12月初，在BNEF新能源峰会上，国际知名第三方可靠性测试机构PVEL受邀分享天合光能210至尊组件的可靠性表现。测试结果显示，超高功率至尊组件在PVEL 加严可靠性测试项目PQP中展现出卓越的可靠性！尤其是，与组件尺寸变化直接相关的机械应力序列（Mechanical Stress Sequence，MSS）和600次热循环序列（Thermal cycling 600，TC600）测试结果优异。550W、670W双玻组件0隐裂，测试后功率衰减＜2%，位居PVEL顶级表现水准 （Top performer criteria）。

PVEL-PQP测试，严上加严、权威验证

PV Evolution Labs (PVEL) 是全球领先的光伏组件可靠性和性能测试实验室，专为太阳能项目开发商、投资者和资产所有者、运营商提供独立、一致的判断依据。PQP是PVEL 自2012年开始推出的全面加严的组件可靠性项目，其测试序列多较IEC标准严苛2倍或3倍。值得一提的是 PQP 测试样品均为随机挑选，而且向PQP测试提交的所有产品物料清单 (BOM) 在生产中都必须经过目击检验，并由 PVEL 审核员在工厂进行密封，确保了测试结果能够客观呈现量产组件水准。凭借着十多年经验和数据的积累，PVEL 提供论证太阳能技术可融资性的评估测试，从而实现高效的太阳能项目开发和融资。

机械应力序列测试 ：过四关！至尊超高功率组件0隐裂！

光伏组件户外承受大雪等机械负载或强风、冰雹等形成的力时，元件会受压并可能断裂。并可能会引发的一系列诱导性能衰减问题，例如湿气侵入、电池裂纹扩展和延伸、焊接接头疲劳和电池腐蚀。

PVEL的机械应力序列MSS测试模拟了上述这一过程，将静态载荷测试SML与动态载荷测试DML、热循环TC和湿冷冻测HF试相结合，是PQP项目最为严苛、失效率最高的序列之一。MSS首先将组件进行正反面三个循环的静态载荷测试；然后在 1000 Pa 压力下，使组件经受 1000 次交替负载循环；接下来，将组件放置在环境模拟室中经受 50 次热循环（-40°C 至 85°C）以引发电池裂纹扩展；然后进行三组湿冷冻循环，每组 10 次，在 85°C 温度和 85% 的相对湿度条件下持续 20 小时，然后迅速降至 -40°C，从而刺激潜在腐蚀情况下的电池破裂。

机械应力测试序列 MSS

在测试序列中的每个步骤之后，都对组件进行特征化和外观检验，查看元件是否发生故障。天合光能210至尊550W系列双玻版型完整测试后未出现一处隐裂，衰减仅为1.07% ， 670W系列双玻版型已完成静态和动态载荷，阶段性数据同样优异，未出现一处隐裂，组件近乎0衰减（-0.08%），其他测试仍在进行中。测试结果表明，天合光能至尊超高功率组件在尺寸加大的同时，拥有卓越的机械载荷性能，搭配双玻构型，抗隐裂优异。

机械应力测试序列测试前后EL对比

600次热循环测试：至尊超高功率组件几乎0衰减！

在太阳能电站的25 年的寿命周期内，即使是温和的气候条件，光伏组件的材料元件也会膨胀和收缩数千次。在发生动态辐照度事件以及组件工作温度远高于环境温度的情况下，元件的胀缩全天都会发生；在沙漠和其他干旱环境中，这种影响更为极端。

TC热循环序列测试揭示了，温度循环是否可能导致过度界面应力，从而破坏组件并降低系统性能。在此测试中，循环会在三个周期内重复 200次，总共进行 600 次循环，相当于 84 天左右，3倍于IEC标准。PQP将组件放置在极端温度的环境模拟室中，并将温度降至 -40°C，保持不变，再加热至85°C，再次保持不变，加热的同时，组件也会经受最大功率时的电流。

600次热循环测试

测试结果表明，天合光能至尊超高功率组件拥有卓越的抗击外界温差变化，结构稳定可靠。其中550W系列双玻版型完整测试后未出现一处隐裂，衰减仅为0.67% ， 670W系列双玻版型测试仍在进行中，已经完成了200次循环，阶段性数据同样优异，未出现一处隐裂，组件近乎0衰减（-0.06%）。

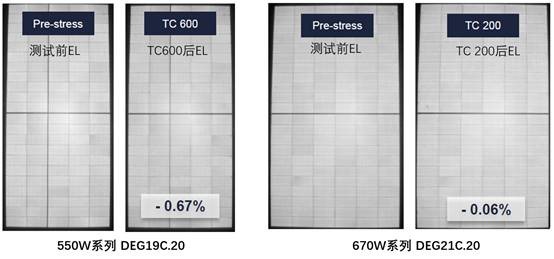

600次热循环前后EL对比

综上，天合光能至尊超高功率组件不会因为尺寸加大而牺牲机械载荷等性能表现。双玻在测试中0隐裂，维持了卓越的顶级表现水准。这得益于其高可靠性的设计、无损切割、搭配优化的边框设计，确保了组件的机械可靠性。

天合光能连续七年位列PVEL计分表（score card）位列顶级表现水准（Top performer criteria）, 是行业仅有的两家达到此级别的组件供应商之一。天合光能在产品研发迭代的过程中，始终以产品的可靠性为基，为客户提供稳定可靠高性、高价值的产品。
