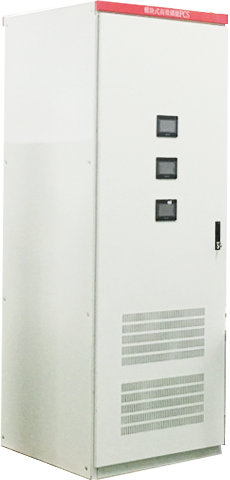

THPCS系列

储能变流器

多种灵活的控制方式
具备冗余控制功能,可靠性高
自带平衡控制,谐波小
响应速度快

储能

储能系统目前已经成为了一种电网调度的新兴手段,可以用来灵活地调节电网峰谷差,降低备用容量,减少电网投资;可以平滑新能源并网引起的功率波动,减少入网冲击;还可以通过四象限运行能力对多种电能质量问题进行治理,提高电能质量。

功率变换系统(或称为PCS:Power Conversion System)是电池储能系统的重要组成部分,由电力电子器件组成,它承担了储能电池与交流电网之间交、直流形式变换与双向能量传递的功能。在电池侧,PCS需要满足电池能量管理的要求,同时储能系统在电网侧的运行与响应特性也都需要由PCS实现。

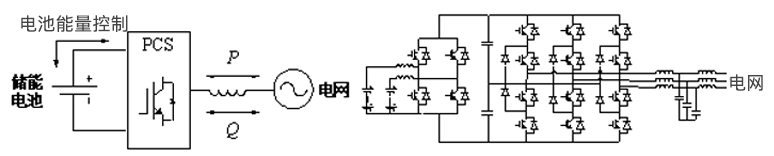

产品原理

THPCS系列储能变流器,中小容量系列可直接接入380V电压母线,大容量系列可通过升压变接入上级电压系统母线,为电化学储能电池接入电网提供了能量接口,在并网模式时可以削峰填谷,辅助调频,在离网供电时可以提供备用电源,保障用户用电。

THPCS由两级式或单级式构成,中小容量采用两级式结构,以拓宽电池接入电压范围,增加系统的灵活性,大容量采用单级式结构直接接入电池,以提高整个储能系统的效率。结构上采用柜体方式,电气上包括充电电路、功率模块、滤波电路,控制上采用系统级、装置级和器件级的分级控制和保护策略。控制器上电自检正常后,自动控制充电指令,功率模块充电结束后,自动解锁脉冲,进入设定的充放电运行模式。

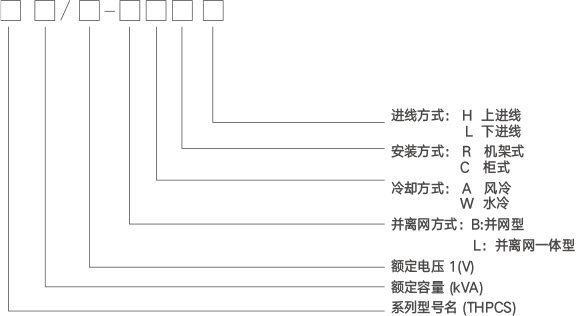

型号命名

产品型号示例:
THPCS-250/380-LACL,表示天合清特公司250kVAPCS产品,接入380V电压等级,为并离网一体机型,采用强迫风冷,柜式安装,下进线方式。

产品性能与功能

四象限高效运行

储能变流器具有有功和无功双向调节功能,在有功控制上可充电和放电,从电网吸纳能量或提供能量,在无功控制上可以输出连续可调的的感性无功或容性无功。由于采用了可关断的电力电子器件,器件级的响应在微秒级,系统级的响应在10ms以内,能快速响应调度指令的变化。



具有离网稳压和带不平衡负载的能力

离网供电运行时,装置运行在带输出电流反馈的闭环稳压模式,为负载提供稳定的电压源,并具备有不平衡带载能力。

具有多种灵活的控制模式

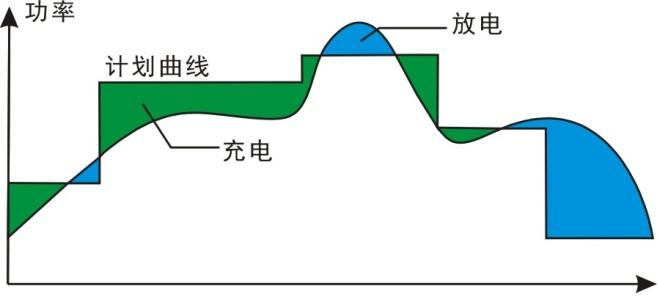

根据现场需要,并网时可设置恒流充电、恒流放电、恒压充电、计划充放电和远程调度等多种控制模式,设置好后可全自动运行。



具有低电压穿越功能

装置具有快速检测低电压的能力,检测到系统发生低电压时,快速进行功率调整和限制,具有扛不平衡电压跌落的能力。



支持主动式并离网无缝切换和防孤岛保护功能

装置具有快速主动检测孤岛的能力,检测到孤岛发生时,可根据设定的模式自动无缝切换到离网供电,或从电网断开,实行防孤岛保护。



支持多机并联运行

采用下垂控制和虚拟阻抗的方法,可支持多机并联运行,多机并联运行台数可达8台。

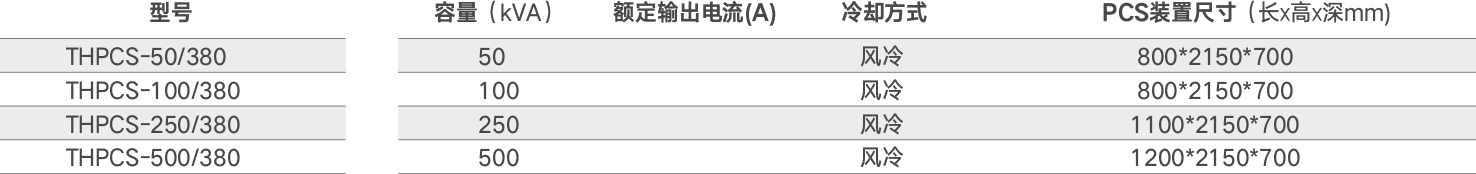

产品技术指标

产品性能和功能

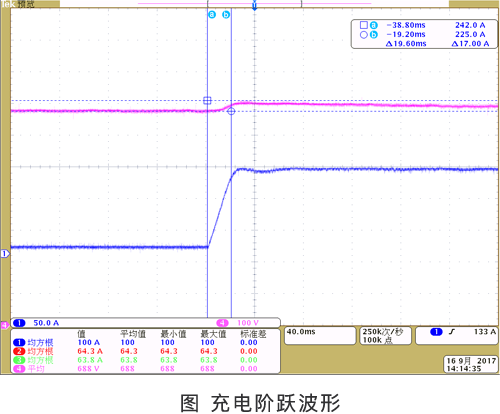

实测波形

检测报告
