ハイブリッド保管所システム

停電でもふだん通りの安心な暮らしを手に入れる。

home1

つくった電気をためて、電気を自給自足する生活へ。

home2

FIT 期間中の人も満了後の人も、 どちらも使える最新モデル

※Feed-in Tariff：固定価格買取制度のこと。

普段

卒FIT※の方に電気代節約を

自家消費モード

太陽光発電でつくった電力の余剰分を、 蓄電池に充電して太陽の出ていない夜間や早朝などに活用する自家消費を優先したモード。

FIT期間中の方に売電メリットを

売電モード

深夜の安い電力を蓄電池に充電し、太陽光発電でつくった電力の余剰分はすべて売電するモード。

※卒FIT：FIT 期間を満了したこと

非常時

災害対策モード

災害による停電に備え、自動で蓄電池を満充電にするモード。

【→台風や大雨などの警報が発令されると自動でこのモード に切り替わります】

自立運転モード

太陽光発電と蓄電池のみで電気の充電・放電を行うモード。

【 →停電を検知すると、自動でこのモードに切り替わります。】

※自立運転では、ペースメーカーなど生命に関わる機器への接続は絶対に しないでください。

PERFORMANCE 01

  • 余った電力をほぼすべて蓄電できる、
    大容量の11.5kWh

    【初期実効容量 9.5kWh (JEM 1511による)】

  • 電力変換効率は業界トップクラスの97%。
    3回路で太陽光発電をムダなく 活用できます。

  • すべての部屋のコンセントが使える
    全負荷型&200V対応。

  • 電気自動車への充電もお得にできる

QUALITY 02

  • 15年以上の耐久性でずっと安心。
    長期充放電寿命で 最長20年保証(有償)を実現。

  • 充実の保証体制は、標準で。

  • 故障も安心の24時間365日の
    システム監視体制。

PRICE 03

  • 比べれば圧倒的!業界平均単価の1/3以下。

今、お使いの太陽光発電システムに そのままプラス。
既存の太陽光パワコンは取り外し、1台のパワコンにまとめてスッキリ。

工事について

  • ◆ 大人1人が通れる幅があれば設置可能。
  • ◆ 直射日光、雨が直接当たらない軒下などの北側への設置が望ましい
  • ◆ 弊社独自のオリジナル基礎工事
  • ◆ スタック構造でクレーン車も必要なし

分割できる構造で省施工！

※ 弊社設置基準に準ずる

必要な機能すべてが揃った「4機器」で構成。
Alも標準搭載だから、後から「こんな機能欲しかった･･･」ということはあり

商品紹介

スマート番電-T
型式 TSB3-12B
蓄電池の種類 リチウムイオン蓄電池
蓄電容量 11.5kWh
初期実効容量 9.5kWh (JEM1511による)
設置環境 塩害地域を含む屋内外設置
使用周囲温度範囲 充電時:0~45℃ 2※
放電時: -10~45℃ 2※
使用周囲湿度範囲 0~90% 3※
外形寸法 (W×H×D) 770×942×280mm
質量 約151kg
冷却方式 自然空冷
取付方式・方法 スタック構造組立式
保護等級 IP65
保證期間 10年
寸法図 (単位:mm) 幅:770 mm
身長:942mm
深さ:280mm

※1 重塩害地域での屋外設置には重塩害用カバーが必要になります。

※2 温度によっては蓄電池を保護するために出力が制限されます。 設置エリアによっては、屋内設置となる場合があります。詳細は販売店へお問い合わせください。

※3 結露及び氷結が無き事。

ハイブリッドPCS
型式 SPH-SG55-1A
直流入力
(太陽光発電)		 入力回路数:3回路
最大入力電流(3回単独):各DC12.5A
最大入力電流(一括入力):DC37.5A
定格入力電压:DC320V
MPPT運転可能入力電圧範圍:DC60~450V
最大入力電压:DC450V 最大入力電力:10.5kW(3.5kW)
直流入出力
(蓄電池)		 入出路数:1回路
最大入出力電流: DC30A
運転可能電圧範囲:DC90~157V
交流出力
(系統遭系)		 定格出力:5.5kW
定格電压:AC101/202V
定格周波数:50Hz/60Hz
電気方式:单相3線式
電力变換效率:97%(太陽光発電)
/95%(蓄電池)
交流出力
(自立運転)		 定格出力:3.0kW ※2
定格電压:AC101/202V
定格周波数:50Hz/60Hz
電気方式:单相3線式
電力变换效率:97%(太陽光発電)
/95%(蕃電池)
設置環境 屋內外設置
使用周囲/温度範囲 -25~60°C
使用周囲/湿度範囲 0~95% ※1
外形寸法 (WxHxD) 460x543x185mm(配線力一乚)
460 x 684x185mm(配線力一切)
質量 約24kg
冷却方式 自然空冷 (内部循環ファンあり)
取付方式、方法 壁掛け方式・ネジ止め
保證等級 IP65
保證期間 10年

※1 結露及氷結無事。

※ 2太陽光発電文時の最大出力太陽光発電+蓄電池4.2kW

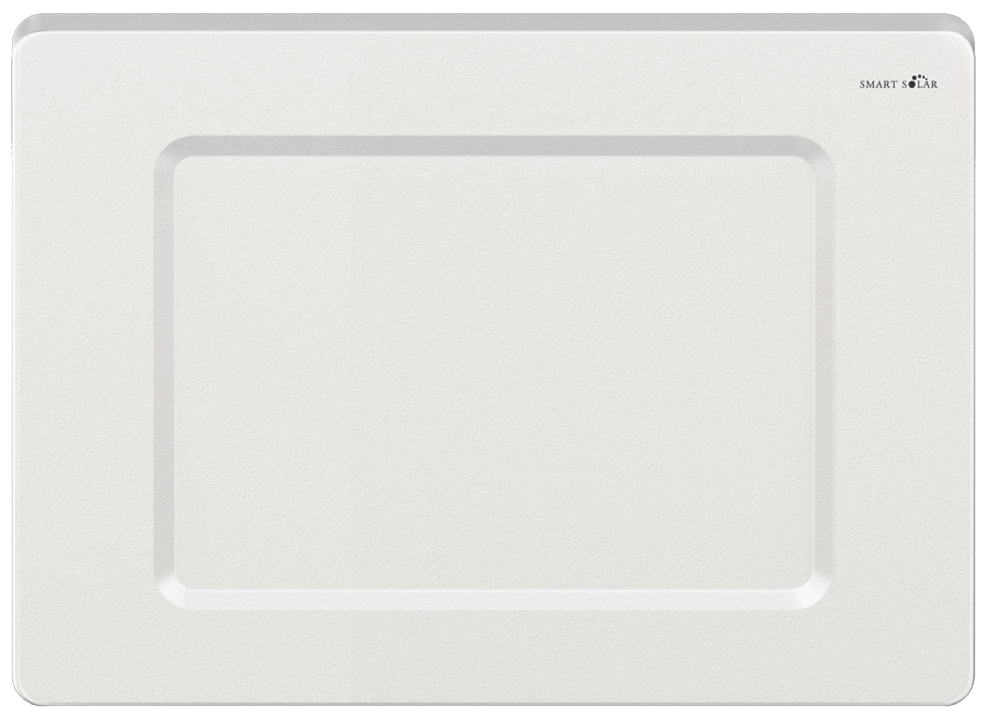

スマートスイッチボックス -H
型式 SKS-1A
幹線最大通電電流 100A
入出力回路 幹線·負荷 ※1
PCS系統
PCS自立
設置環境 屋內設置
定格入力電圧 AC100/200V
定格周波数 50Hz/60Hz
電気方式 单相3線式
外形寸法(WxHxD) 473×340×147mm
設置環境溫度範囲 -10~45℃
設置環境湿度範囲 0~95% ※2
取付方式 屋内壁掛け型
保護等級 IP2X相当
保證期間 10年
保證期間 10年

※1 但心幹線容量100A在超過負荷の場合分電盤100A以下汇众る占い分割 必要があります。

※2 結露及冰箱無事。

スマートAI
型式 SHMW-1A(測定ユニット)
SHCW-1A(HEMSコントローラ)
通信仕様 無線LAN(2.4GHz対応)
LPWA (WI-SUN)
電源 测定ユ二AC100V(分電盤可供給)
HEMSコントローラーDC5V(測定ユニットより 供給)
設置環境 屋內設置
使用周用溫度範囲 0~50℃ ※1
外形寸法
(WxHxD)		 140×318×60mm
(測定ユニット140x221×60mm
HEMSコントローラー支140×97×60mm)
適用規格 ECHONET Lite AIF認證
電力測定 CT乜廿一(標準2個接続)
取付方式•方法 屋内壁掛け型
(測定ユニット·HEMSコントローラー
分離設置可能)
保證期間 1年

※1 結露及び氷結が無き事。

スマート AIについて

  • 1. ご利用には安定したWi-Fi環境が必要となります。
  • 2. 通信料はお客様のご負担となります。
  • 3. 計量法に定める特定計量器ではありません。 発電電力量、 消費電力量等の数値は目安です
    ので、電力メーターの値や電力会社からの請求書の値とは数値が異なる場合があります。
  • 4. お使いのスマートフォンやタブレットのバージョンによってはスマート AIが使用できない 可能性があります。
スマートベースーN
型式 SB-N-A
外形寸法
(WxHxD)		 1,086×101×420mm
電源 测定ユ二AC100V(分電盤可供給)
HEMSコントローラーDC5V(測定ユニットより 供給)
設置方式 採石+ 捨てコン施工後設置、
設置後枠内コンクリート打設
材質 ZAM K35
設置可能環境 塩害地域を含む屋内外設置
質量 約9.2kg
システム型式
型式 TSHY5512A
構成
スマート蓄電 -T TSB3-12B
ハイブリッドPCS SPH-SG55-1A
スマートスイッチボックス・H SKS-1A
スマートAI
    測定ユニット
    HEMSコントローラ		 SHMW-1A
SHCW-1A

【電力測定追加オプション】

拡張 (分割型電流) CTセンサー
型式 CTL-7-CLS
設置方法 分電盤などへの取付け
質量 約24g
