En la tendencia hacia la neutralización de carbono, el desarrollo de nuevas energías se ha vuelto común. En ese sentido, los módulos 210 Vertex con alta potencia, eficiencia, confiabilidad y alta potencia de salida son las mejores soluciones en escenarios de servicios públicos y azoteas distribuidas, esto quedó demostrado a través de las pruebas de campo realizadas a los módulos, que demuestran el mayor rendimiento energético del módulo Trina Solar 210 Vertex a través de tres ventajas principales.
Hasta 1,7 %: pruebas de campo durante más de un año demuestran las ventajas de rendimiento en potencia de salida de los módulos Vertex
Los datos de dos sitios de prueba al aire libre en Changzhou y Yinchuan, China, muestran que la potencia de salida de los módulos Vertex es mayor que la de los módulos M10 de 540 W, siendo la más alta de hasta el 1,7 %.
Prueba de campo en Changzhou: este sitio de prueba de campo se encuentra en el Laboratorio Nacional de Ciencia y Tecnología Fotovoltaica de Trina Solar y comenzó en septiembre de 2020. En marzo de 2021, la capacidad de salida de potencia de un vatio de los módulos monofaciales de la serie 210 Vertex era del 1,6 %. mayor que la de los módulos M10 540W.
Parámetros de prueba:
- Ángulo de inclinación: 25°
- Altura de instalación: 0,5 m
- Método de recopilación de datos: probador multicanal Solar IV

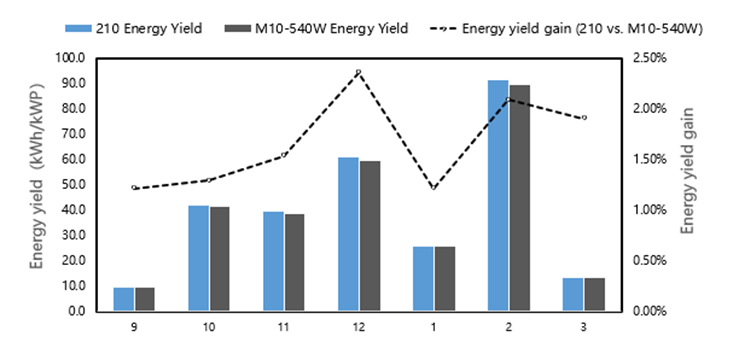

Comparación del rendimiento energético de los módulos 210 y m10-540W (Chanzhou)
Prueba de campo en Yinchuan: este sitio de prueba de campo al aire libre se encuentra en el Centro Nacional de Inspección de Calidad Fotovoltaica en Yinchuan, donde la duración acumulada de alta irradiación (500 W/m2 y superior) es de más de 2000 horas al año. El proyecto comenzó en abril de 2021 y se espera que esté terminado en abril de 2022.
Parámetros de prueba:
- Ángulo de inclinación: 40°
- Altura de instalación: 1m
- Superficie: arena
- Método de recopilación de datos: medidor de CC de alta precisión + inversor SG20RT-20
- cable: 4 mm2

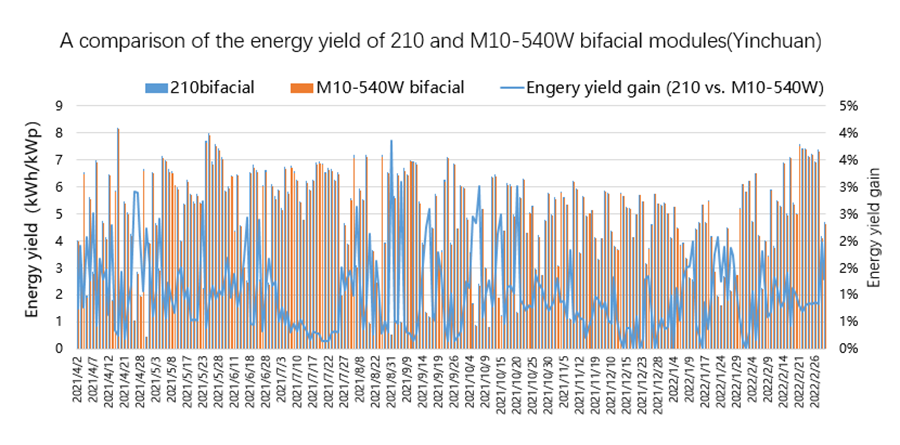

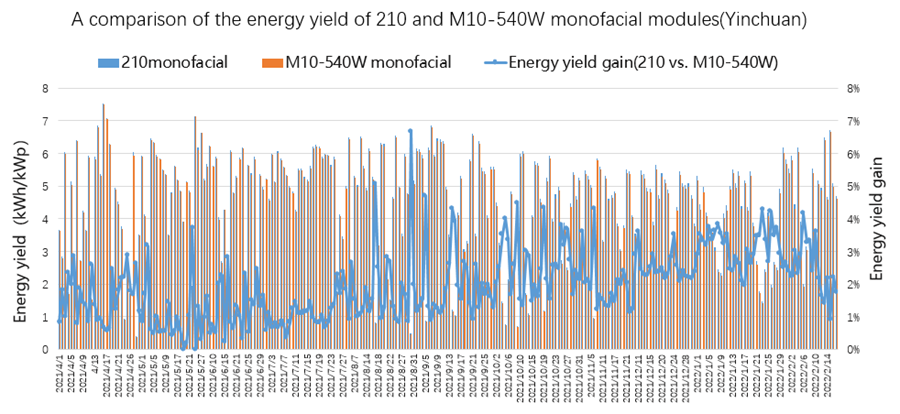

Los datos de abril de 2021 a febrero de 2022 mostraron que el rendimiento energético del módulo Vertex monofacial 210 fue un 1,7 % más alto que el del módulo monofacial M10 de 540 W, y el rendimiento energético del módulo bifacial Vertex 210 fue un 1,1 % más alto que ese del módulo bifacial M10 540W.
➢ Tres ventajas principales garantizan la mayor potencia de salida de los módulos Vertex 210
1. Excelente rendimiento de baja irradiación: los módulos 210 Vertex tienen una mayor potencia de salida por vatio cuando la irradiación real es inferior a 1000 W/m2.
Los resultados de las pruebas del proyecto Yinchuan muestran que, en días de alta irradiación, la potencia de salida del módulo Vertex es comparable a la del módulo M10, pero en los días de baja irradiación, la potencia de salida del módulo Vertex es significativamente mayor. El siguiente gráfico se basa en datos empíricos completos de tres meses:

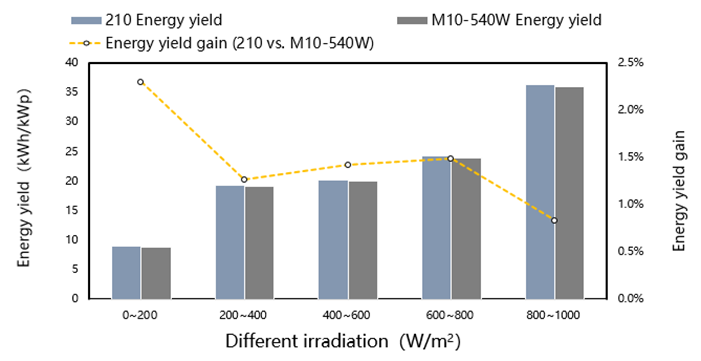

Comparación del rendimiento energético durante diferentes períodos de irradiación
Cuando la irradiación real es inferior a 1000 W/m2 (condición de prueba estándar STC), la pérdida debida a la resistencia interna tendría un impacto menor en el rendimiento energético de los módulos Vertex 210 en comparación con los módulos M10 de 540 W. Por lo tanto, el rendimiento de baja irradiación es significativamente superior al de los módulos M10 de 540 W. Tomando datos de junio de 2021 como ejemplo, la duración cuando la irradiación superó los 1000 W/m2 representa solo el 3,98 % de todo el período de prueba en Yinchuan, por lo que el rendimiento energético real está determinado por el bajo rendimiento de irradiación de los módulos. Los módulos Vertex 210 son superiores en rendimiento de rendimiento energético general.
2. Impacto de sombreado más bajo: más bajo tanto en la parte delantera como en la trasera
En la aplicación práctica de los módulos fotovoltaicos, el sombreado entre los conjuntos por la mañana y por la noche puede provocar una falta de coincidencia en serie entre los módulos fotovoltaicos, reducir la eficiencia de generación de energía y, en casos graves, producir puntos calientes, lo que puede dañar los módulos.
a. El impacto del sombreado en la parte frontal de los módulos
Con la oblea de silicio de 210 mm de tamaño y el diseño de diseño innovador, los módulos de la serie Vertex pueden reducir la pérdida de energía causada por la sombra en la misma área en comparación con los módulos M10 de 540 W, lo que aumenta la generación de energía.

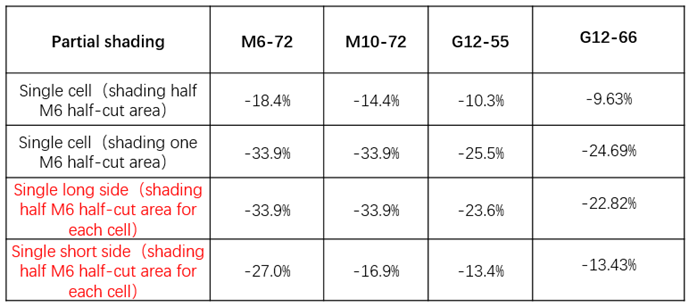

La siguiente tabla muestra el porcentaje de degradación de energía para diferentes:
b. Sombreado en la parte posterior de los módulos bifaciales
En comparación con los módulos monofaciales M10, los módulos bifaciales pueden aprovechar la ventaja de la dispersión del aire y la radiación reflejada desde la superficie del suelo, por lo que los módulos bifaciales tienen una mayor potencia de salida.

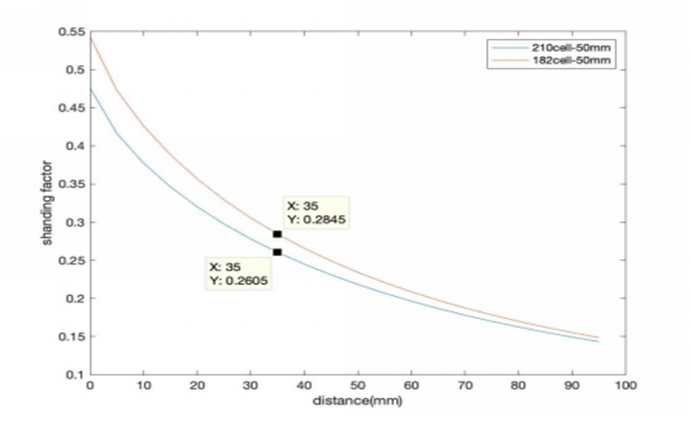

Simulación de comparación de pérdida de radiación de celdas de correa de 50 mm
En la aplicación de módulos bifaciales, habrá un cruce de vigas en la parte posterior de los módulos para algunos proyectos. Tomando la correa de 50 mm como ejemplo, cuando la distancia de las correas es de 35 mm a las celdas, la pérdida por sombreado equivalente de la irradiación de la parte posterior para 210 celdas de medio corte es del 26,1 % y para los módulos de 540 W del 28,5 %.
Para incorporar la irradiación de los lados frontal y posterior y la pérdida por sombreado de la irradiación del lado posterior en el modelo de fotoacoplamiento, cuando el sombreado en el lado posterior de los módulos bifaciales es causado por correas de ancho similar, el rendimiento energético de los módulos Vertex 210 es 0.09% ~ 0.42% más alto que los módulos M10-540W.
|
|
Sombreado de correa 210-50 mm |
Sombreado de correa M10-540W-50mm |
|
Pérdida de rendimiento energético de los pastizales Albedo=0.2 |
0.52% |
0.61% |
|
Pérdida de rendimiento energético del suelo arenoso Albedo=0.4 |
0.98% |
1.21% |
|
Pérdida de rendimiento energético de la pintura blanca. Albedo=0.7 |
2.27% |
2.69% |
Comparación de la pérdida de rendimiento energético del bloque de la parte trasera en varios tipos de suelo
3. Excelente temperatura de funcionamiento para garantizar la eficiencia del modulo

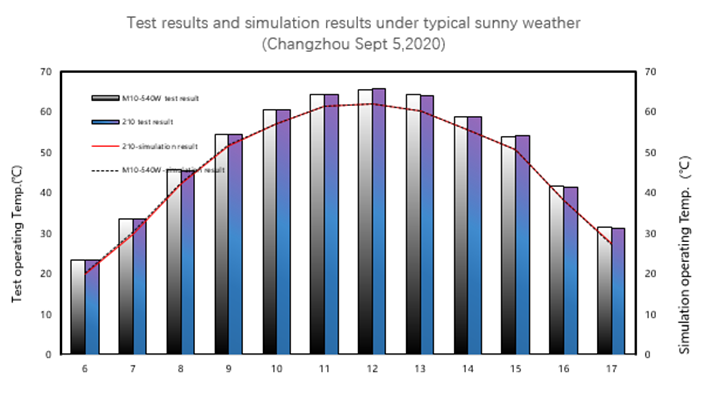

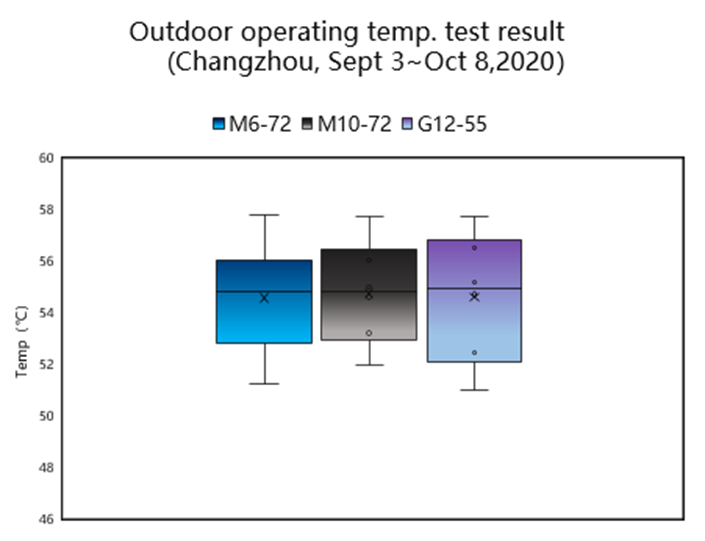

La temperatura de funcionamiento de los módulos fotovoltaicos tiene un impacto significativo en su rendimiento. A medida que aumenta la temperatura de funcionamiento, la eficiencia disminuye, lo que reduce la producción. Tome la prueba en Changzhou como ejemplo, el tipo de suelo es pastizal, el ángulo de inclinación es de 25°, la altura de instalación es de 0,5 m y la temperatura de funcionamiento del módulo se anotó mediante el uso de un colector de datos de termopar HIOKI. A continuación, se muestra la temperatura promedio ponderada de tres tipos diferente de módulos (M6-72, M10-72, G12-55):
